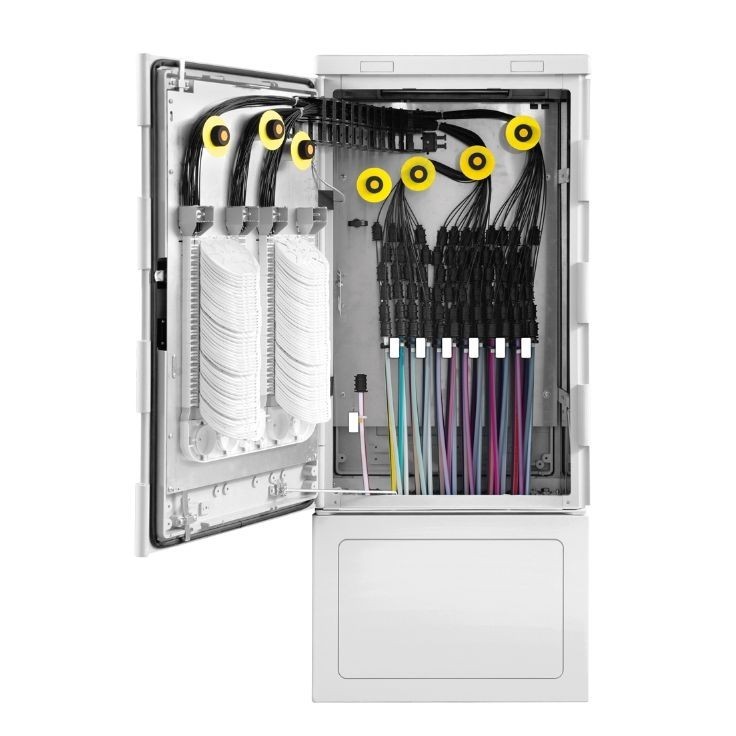

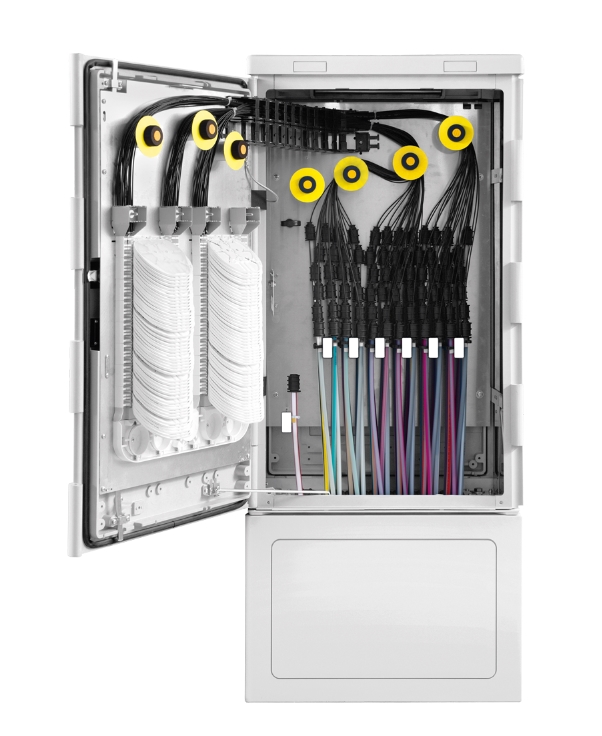

FCC-8 96x7 CS

Kunststoffgehäuse aus glasfaserverstärktem Polycarbonat mit Lackierung in RAL 7038, IP 54

Außenmaße: 754mm x 998mm x 310mm (B x H x T)

Innenmaße: 670mm x 877mm x 261mm (B x H x T)

mit Schwenkhebel, Doppelschließanlage (ohne Schloss und ohne Schlüssel);

incl. Blindzylinder

Grundgerüst mit montiertem Systemträger FCC 8 bestehend aus:

8 doppelseitigen Clipschiene zur Aufnahme von Microröhrchen

Kabelführungselemente zur geordneten Micokabelführung

3 Clipschiene zur Befestigung von Glasfaserkabeln oder Microröhrchen

Abfangung und Zugentlastung von 9 Hauptkabeln

2x OFC zur Führung, Zugentlastung und Begrenzung der

Biegeradien von Microkabeln u Glasfaserbündeln zum Spleißkassettensystem

Spleißkassettenträgersystem bestehend aus:

Kabelführungs- und Zugentlastungselementen

2x UMS - Rahmen für je 9 Grundplatten zur Aufnahme von SE,SC und

Splitterkassetten

Kapazität: 144 x SC für 12 Fasern Crimpspleißschutz (1728 Fasern) oder

72 x SE für 12 Fasern Crimpspleißschutz (864 Fasern)

Faserführungssystem zur kreuzungsfreien Faserführung zwischen den

Spleißkassetten

Bodenplatte zur Aufnahme von:

10 x DEG

96 Röhrchen DN 7

9 Röhrchen DN 12/14/16/20

Lieferumfang ab Werk:

2 x DEG 8x12 + 1x14 Hauptkabel,

8 x DEG 24x7 + 1x14 Kundenzugang

100 x Clip DN 7, 100 x Snapper DN 7, 20 x Abdeckplatte

3 x Clip DN 12 + Snapper,

3 x Clip DN 16 + Snapper,

3 x Clip DN 20 + Snapper

2 x DEG 7 x 14,

2 x DEG 7 x 16,

2 x DEG 6 x 20
